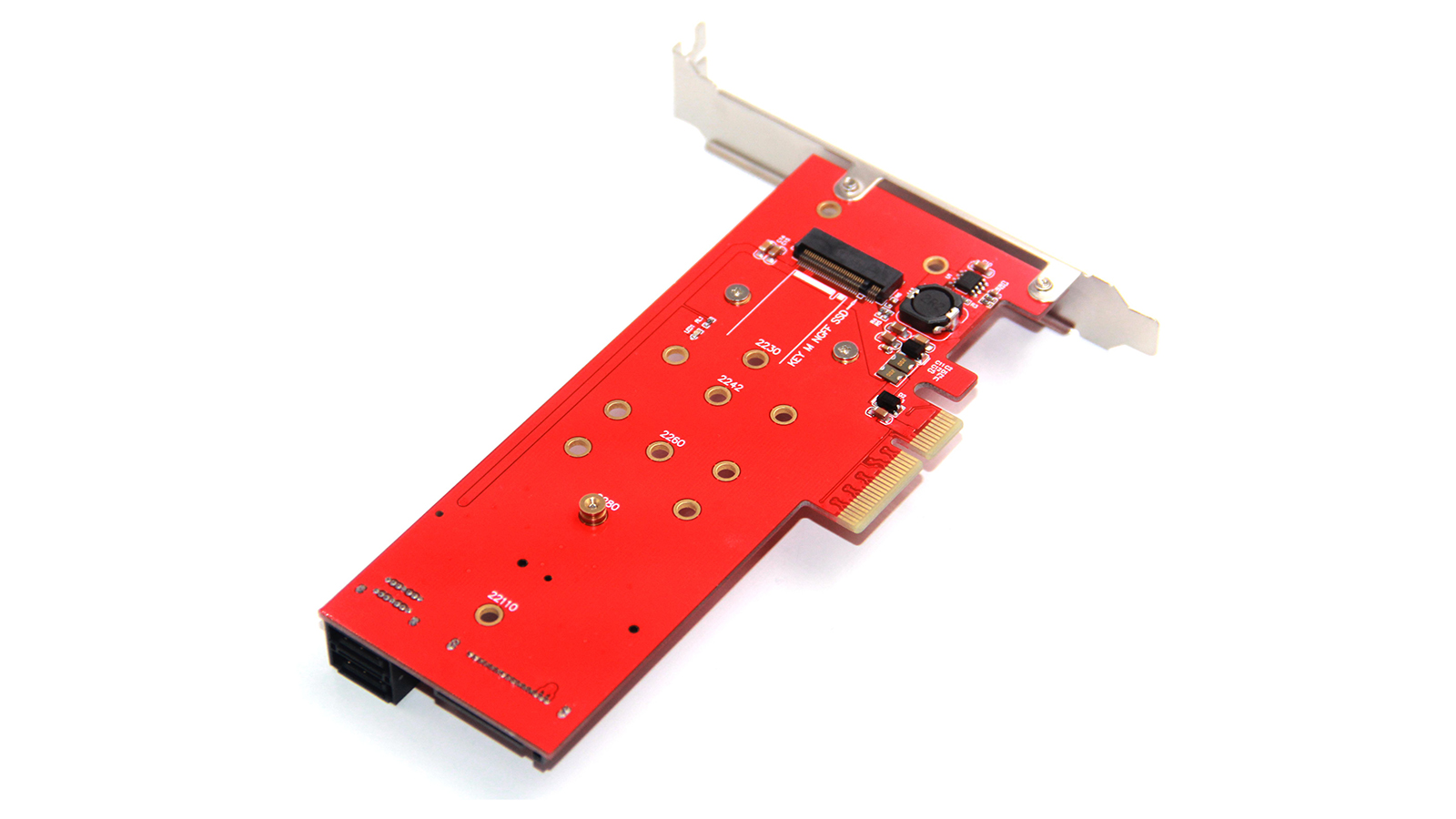

产品简介

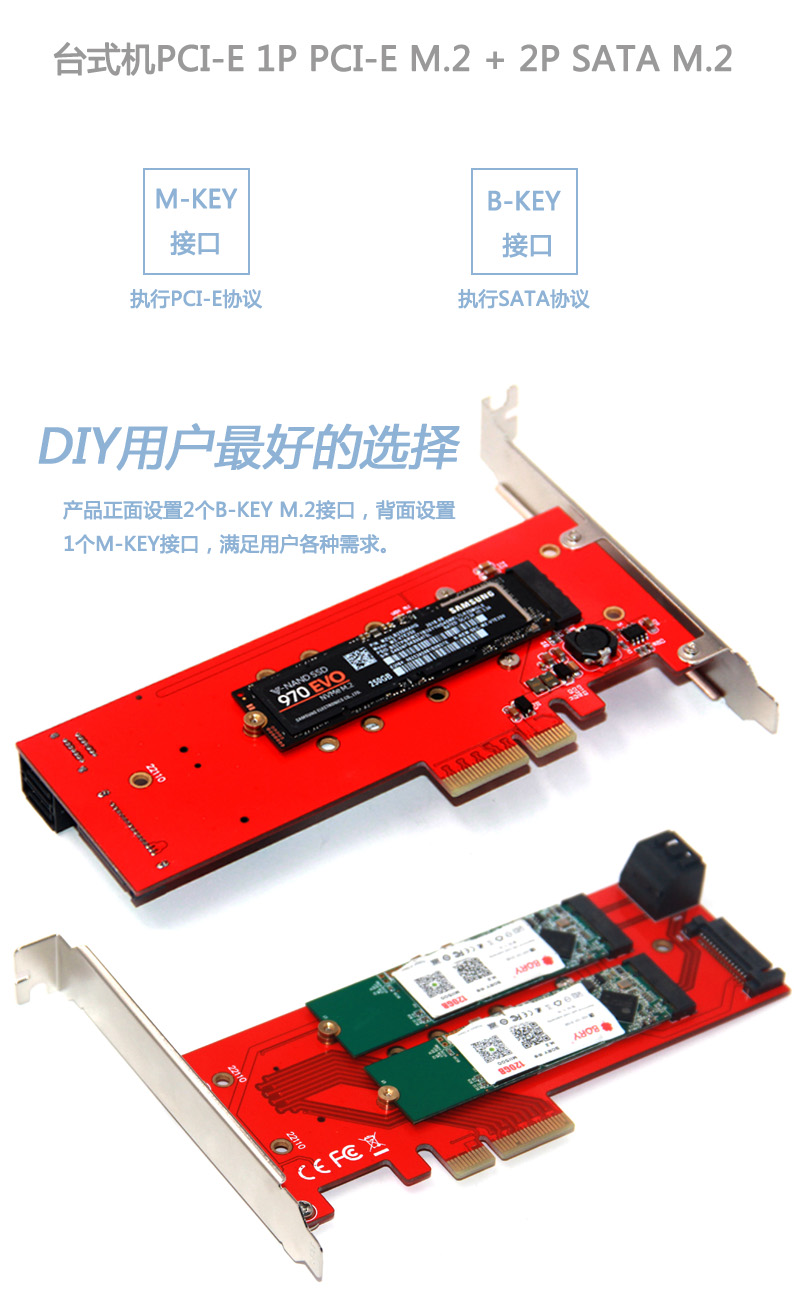

LM-110N是一款接口丰富的M.2 固态硬盘转接卡,本产品携带1个M.2 M-KEY接口（PCIe协议）和2个M.2 B-KEY接口(SATA协议）,可轻松为您的计算机拓展出一个NVMe固态系统盘或者一个M.2 SATA固态系统盘。本产品预留有外接电源接口，3个M.2接口可同时连接上SSD硬盘，当SSD硬盘功耗过大计算机无法识别时，可连接上外接电源增加供电。在主板供电充足时可以不连接外接电源。
荣德胜服务热线
产品规格
|
产品名称 |
PCI-E 4X TO NGFF 2B/M KEY转接卡 |
|
接口类型 |

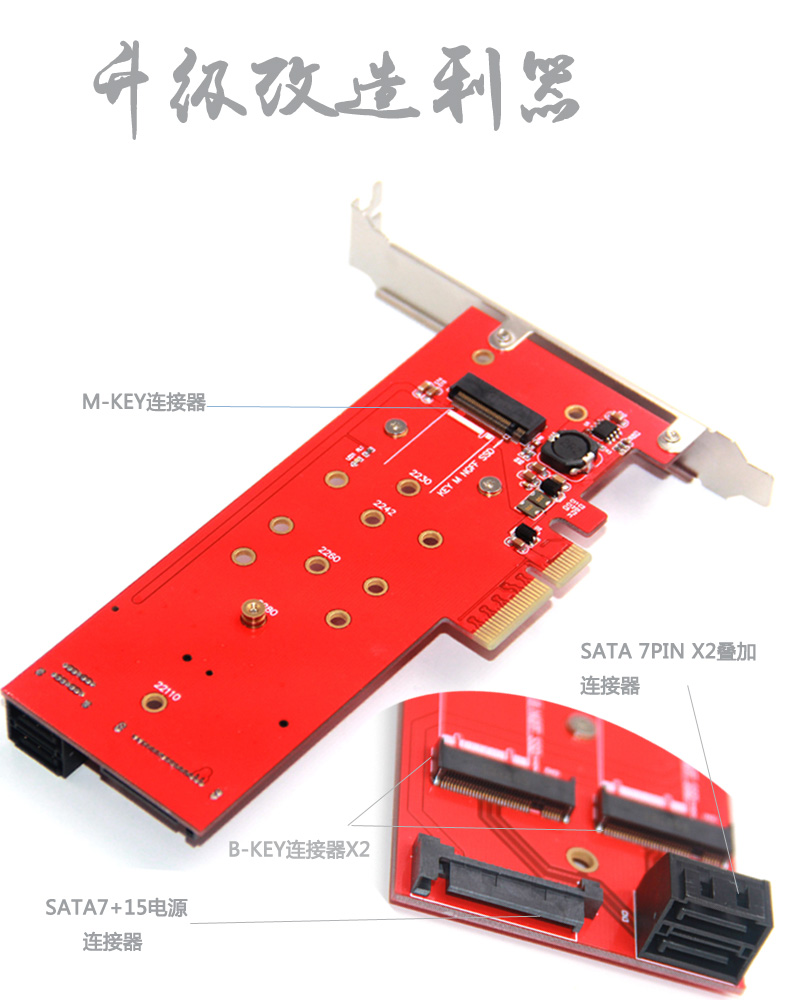

SATA7P、M.2 M-KEY、M.2 B-KEY |
|
供电接口 |
SATA15P |
|
支持硬盘 |
M.2 M-KEY(PCIe协议）与 M.2 B-KEY(SATA协议） |
|
支持插槽 |
PCIE X4、PCIE X8、PCIE X16 |
|
产品尺寸 |

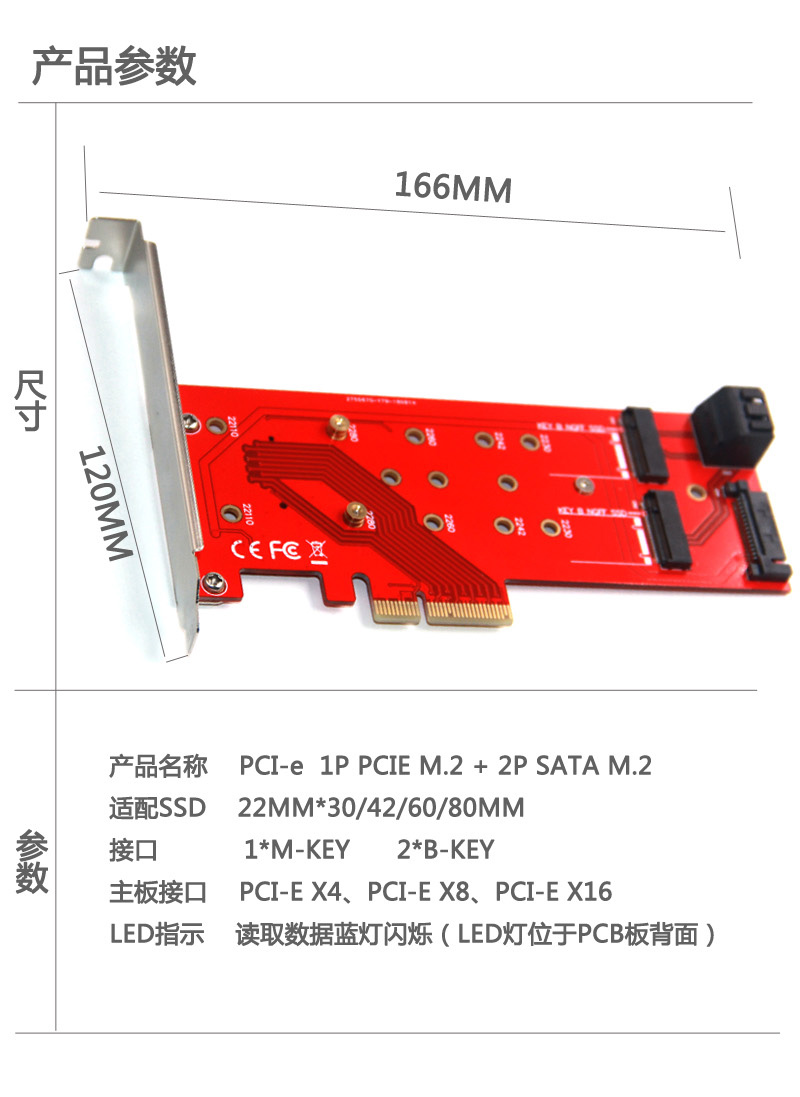

166mm*120mm |
|
支持操作系统 |
Windows、MAC、Linux |
产品和配件清单
请依照以下清单检查包装内的产品和配件是否齐全，如果有任何问题可随时联系您的经销商以获得支援。
PCI-E 4X TO NGFF 2B/M KEY转接卡..............................................1PCS
SATA线..............................................................................................2PCS
十字螺丝刀.........................................................................................1PCS
使用说明书.........................................................................................1PCS
售后卡.................................................................................................1PCS
安装步骤

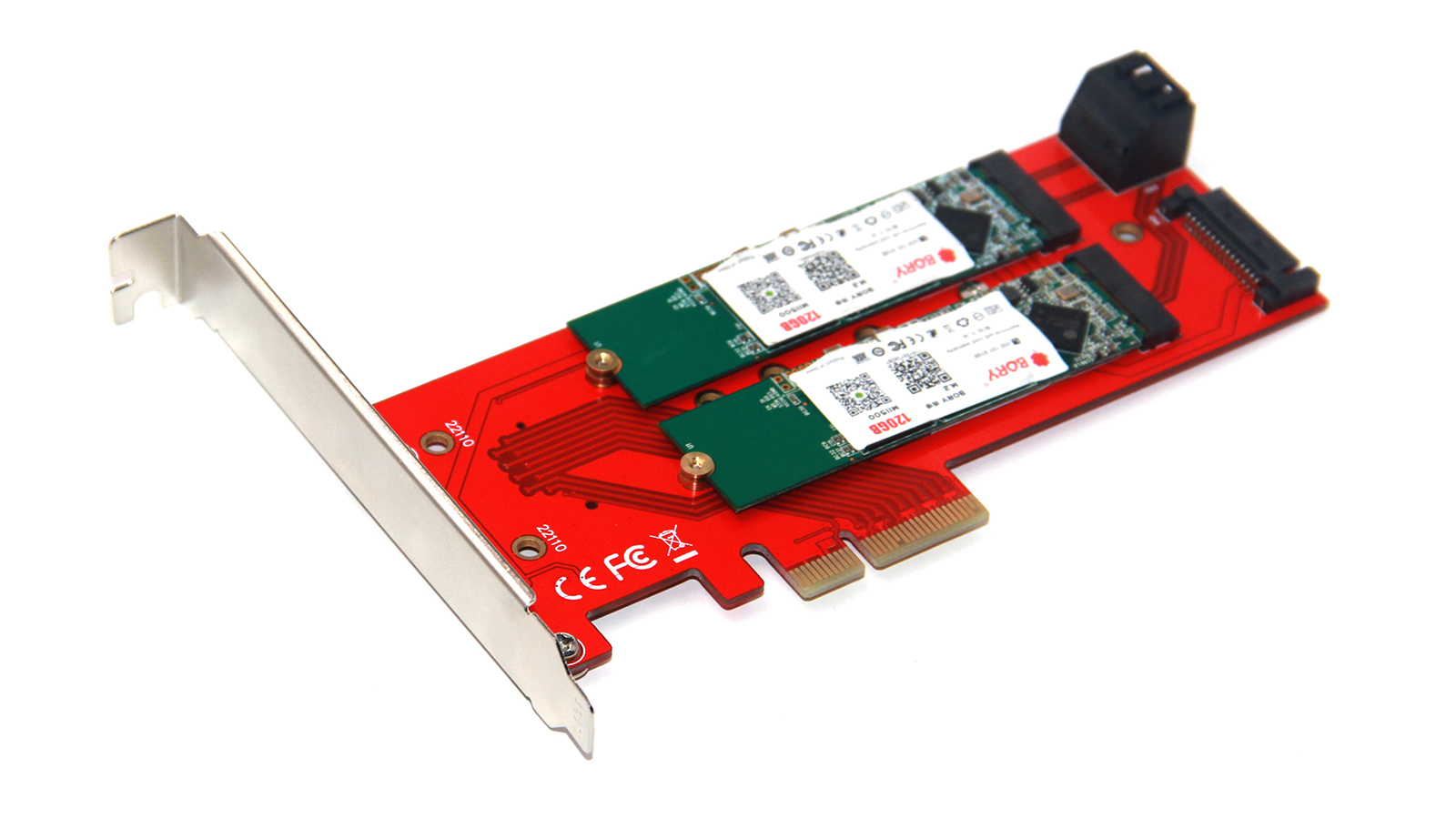

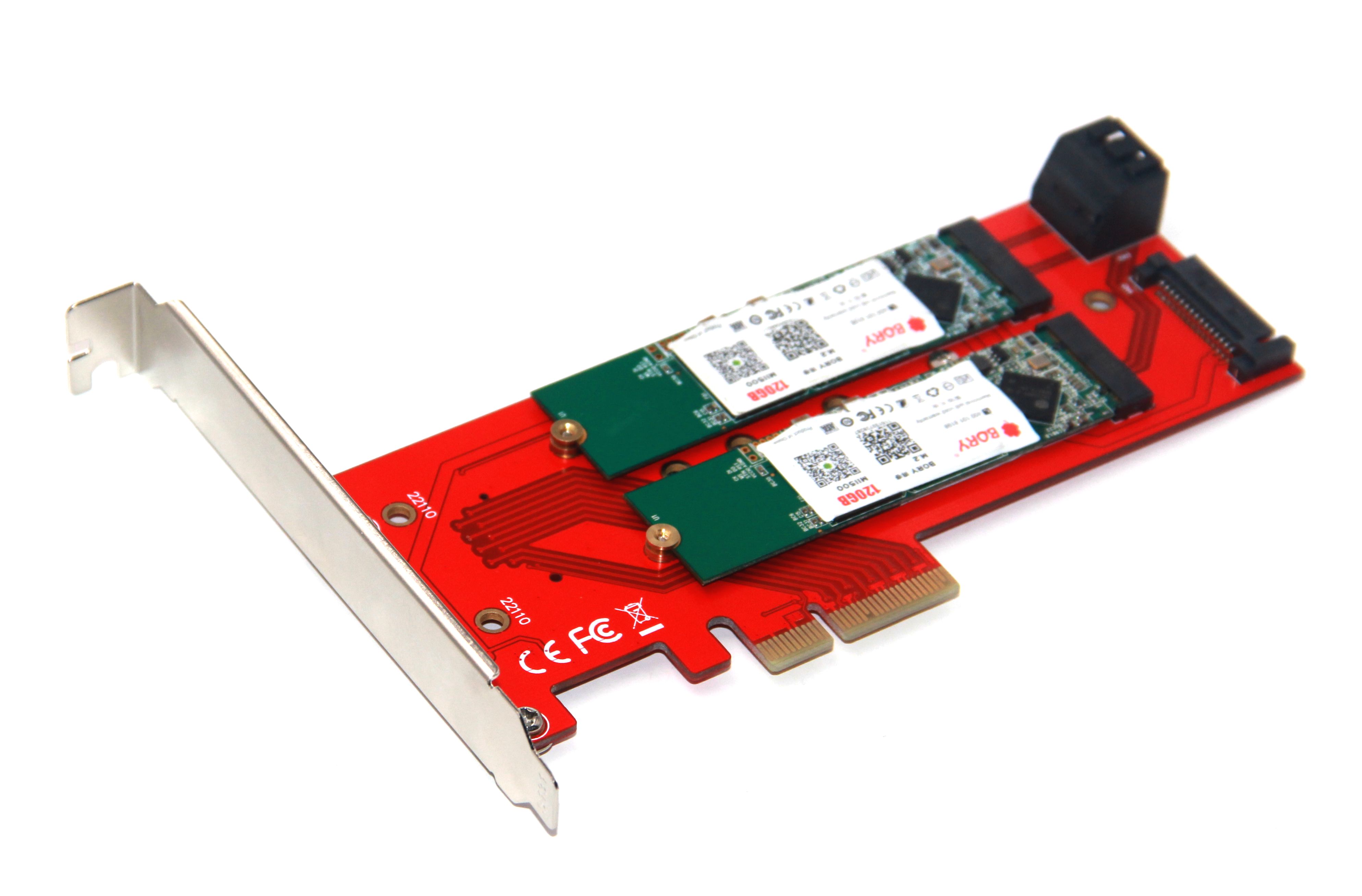

1. 在PCB板正面，把两个B-KEY(SATA)M.2硬盘插入接口并固定好（板上铜孔有配好金色铜柱和定位螺丝）。

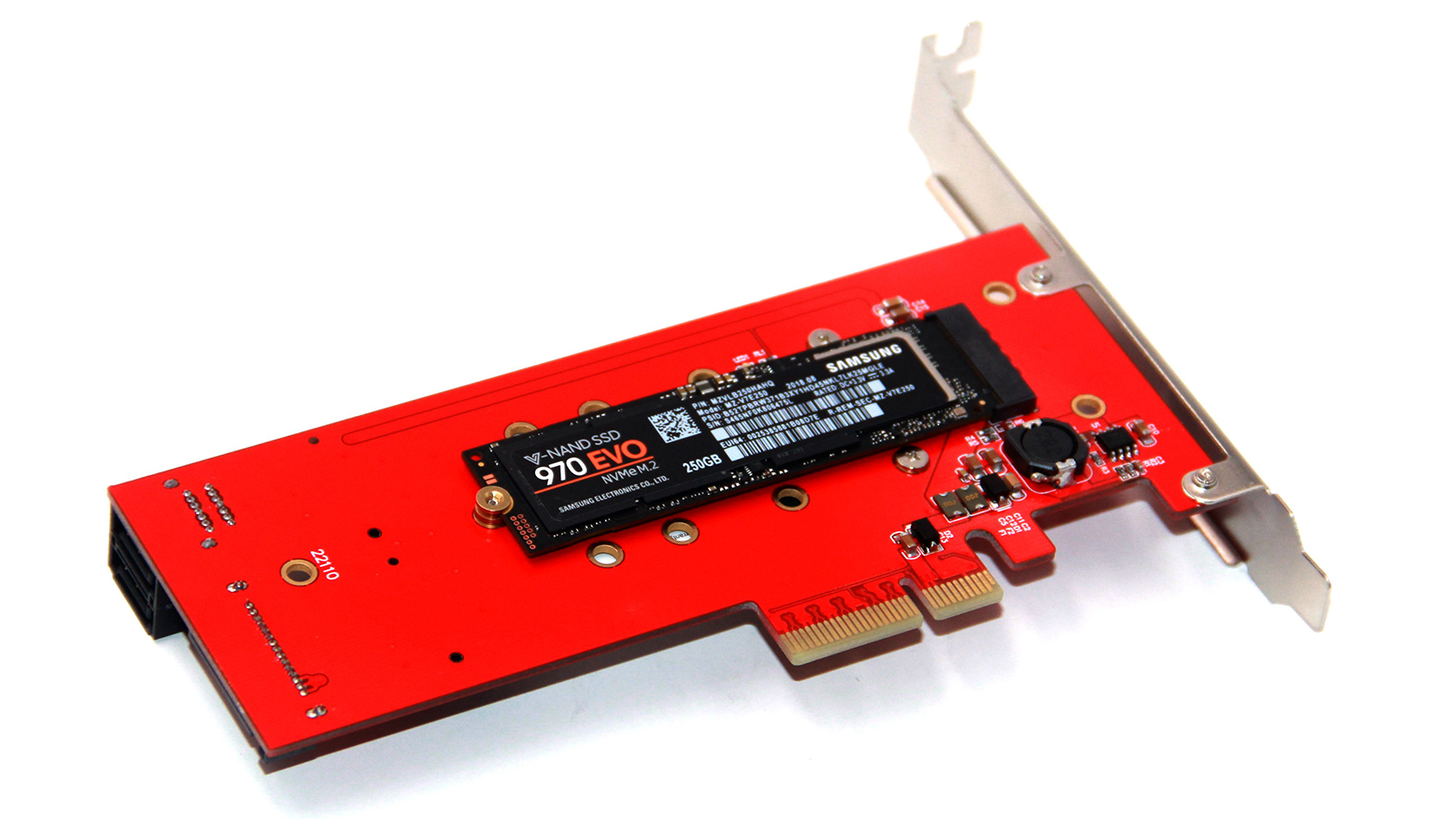

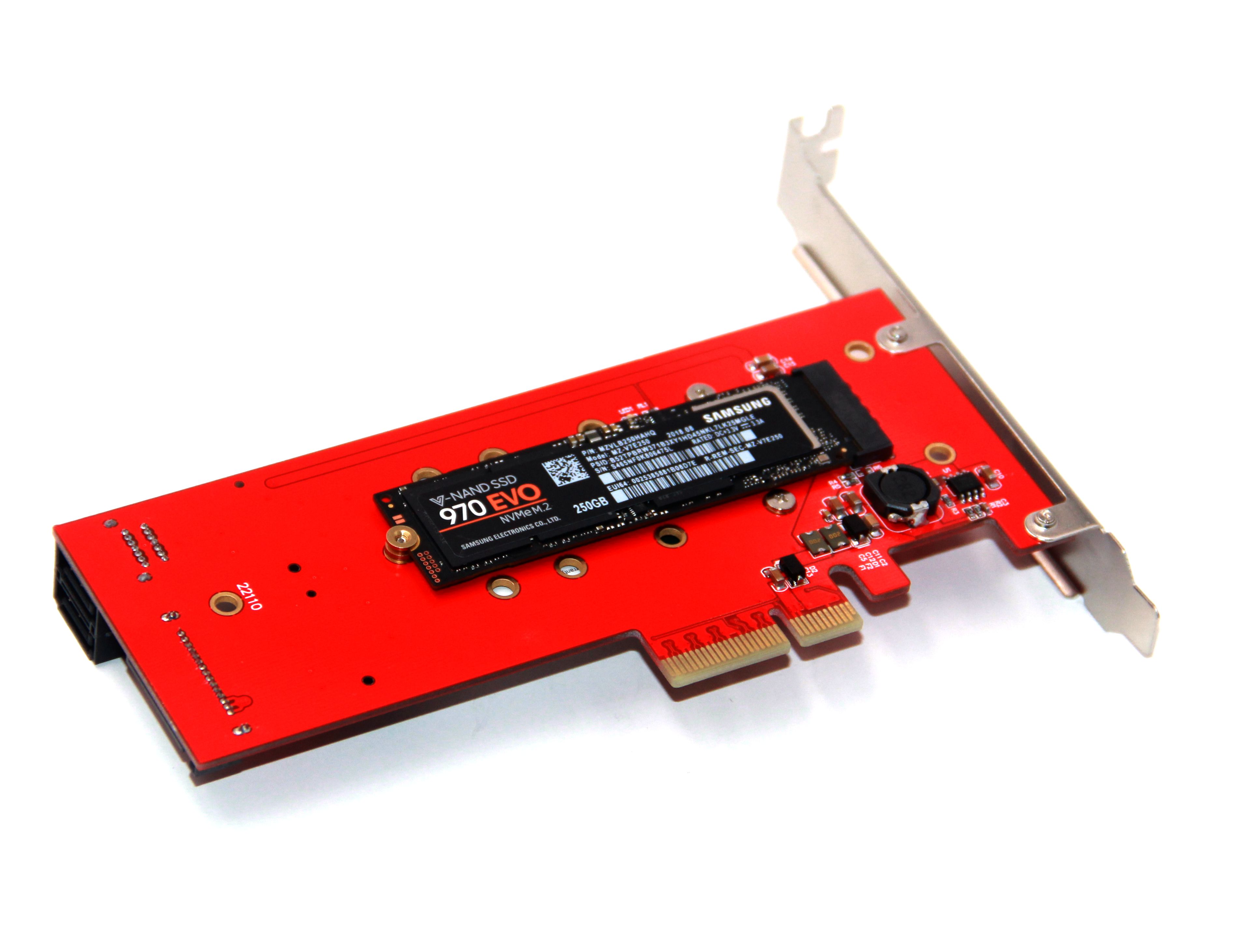

2. 在PCB板背面，把M-KEY(PCI-E) NVMe M.2硬盘插入接口并固定好
把装好硬盘的PCB板插入电脑主板卡槽（PCI-E X4/PCI-E X16）,定位好PCB板后拿出两条SATA数据线，线一头各自插入板上SATA接口，另一头各自插入电脑主板SATA接口上，安装完成。
快速使用说明

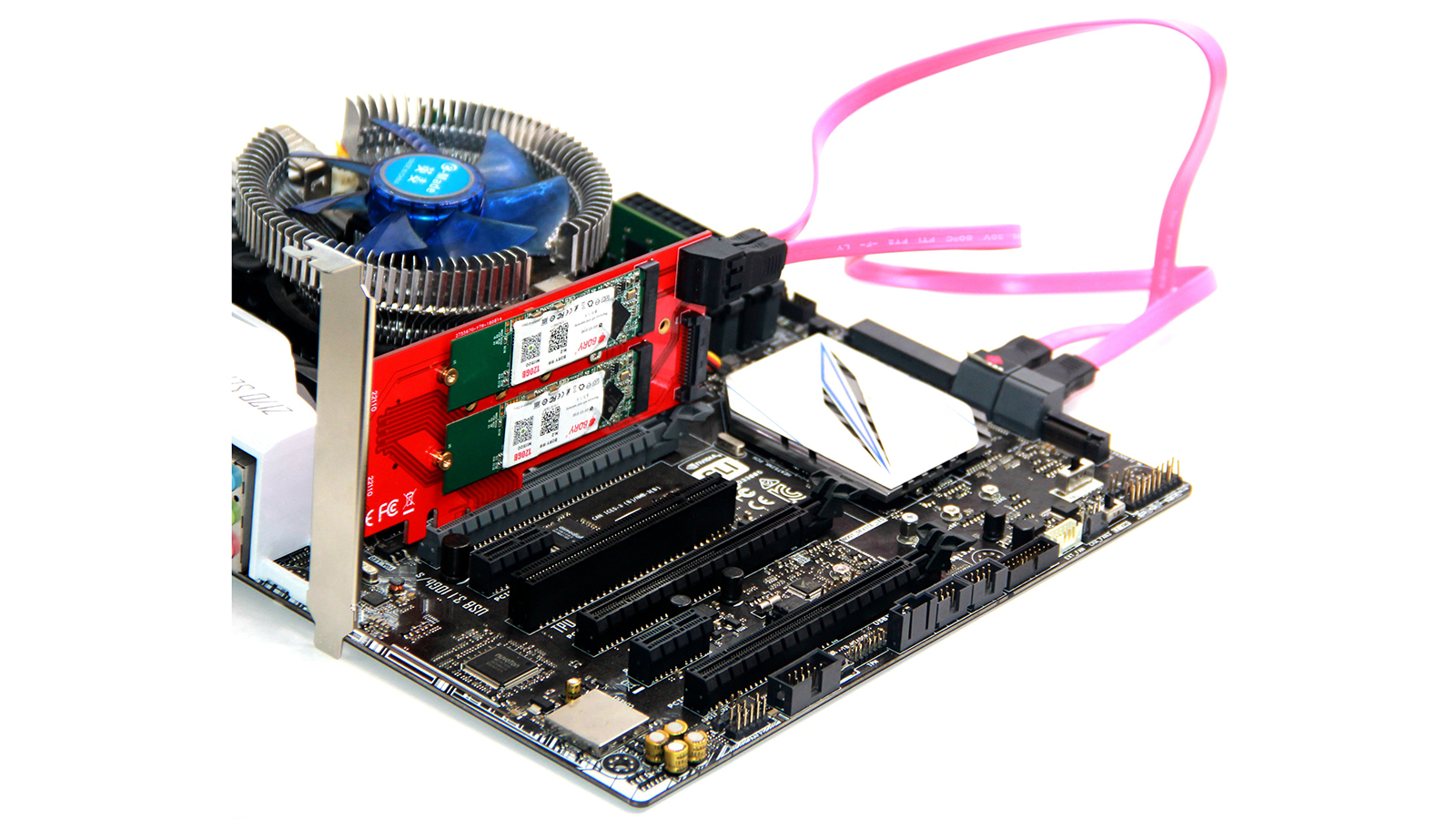

取出本产品，将本产品的金手指接口插入计算机的PCI-E 16X卡槽即可，如下图所示：
